CUVE INOX BIERE avec trappe - 60 à 2300 Litres

Description

CUVE INOX ISTOC avec trappe – Sur pieds

Capacités de 60 à 2345 litres (autres sur demande)
Inox 304 ou inox 316
Épaisseur 1.5 mm
3 pieds soudés

Caractéristiques :

  • Réservoir en INOX AISI 304 OU EN AISI 316 laminé à froid finition extérieure satinée et finition intérieure BA.
  • Fond conique 11° pour une évacuation totale
  • Réservoir sur pieds
  • Procédé de soudage TIG automatisé
  • Nettoyage mécanique des soudures

Équipement standards :

  • Trappe centrale de diamètre 300 ou 400 mm sur le dessus
  • Trappe avec fermeture par serrage (standard)
  • Soupape de respiration CLAPET en PVC
  • Fond conique 11° pour une évacuation totale
  • Avec ou sans canalisation
  • Vanne de vidange à sphère ou papillon diam. maxi DN 50 (2”)
  • 3 pieds soudés

Accessoires / Options sur demande :

  • Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
  • Canalisation coudée en fond de cuve avant ou  après la vanne
  • Base palettisable sous les pieds

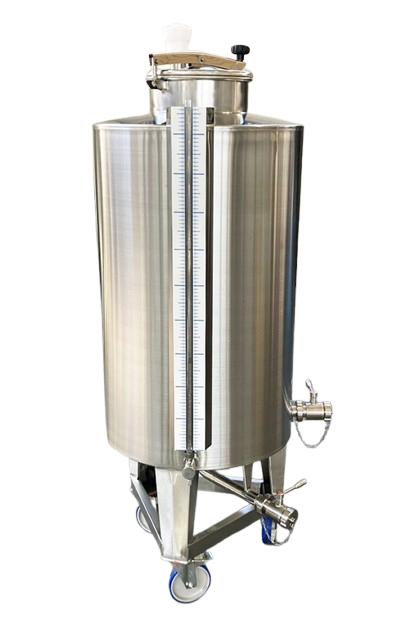

  • Roulettes
  • Indicateurs de niveau verre gradué en inox
  • Boule de lavage

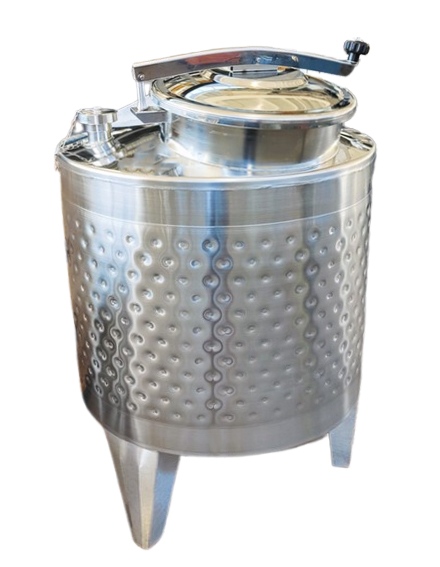

  • Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Hauteur minimum 500 mm)
  • Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Ø 1190 mm maxi)
  • Ceinture souple de refroidissement ou chauffage – Maxi 50°C
  •  Isolation thermique latérale
  • Trappe avec 4/6/9 molettes de fermeture
  • Piquages / raccords soudés
  • Thermomètre inox à aiguille ou digital
  • Robinet de prélèvement / dégustateur INOX

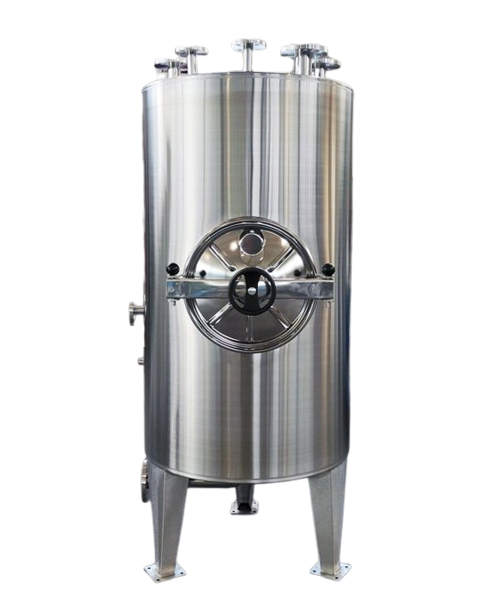

  • Porte latérale (ronde/ovale/rectangle) plusieurs dimensions

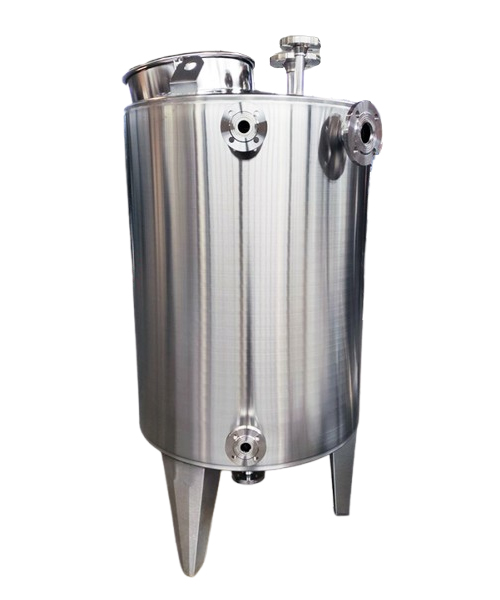

  • Bride soudée
  • Hublot verre visualisation liquide ou niveau
  • Filtre inox perforé intérieur cuve au dessus de la vidange
  • Panier inox perforé central intérieur cuve
  • Modifications de dimensions et équipements spéciaux suivant vos besoins.

Cuve inox ISTOC avec trappe

Technique

Modèle Capacité en Litres Ø Réservoir (mm) Hauteur –
V (mm)		 Nb de pieds Hp (mm) H totale
(mm)
ISTOC D 50 63 L 400 500 3 330 1135 (+ ou – 20)
ISTOC D 100B 118 L 500 600 3 330 1235 (+ ou – 20)
ISTOC D 100A 120 L 400 1000 3 330 1635 (+ ou – 20)
ISTOC D 200 189 L 650 500 3 330 1220 (+ ou – 20)
ISTOC D 200A 225 L 500 1200 3 330 1835 (+ ou – 20)
ISTOC D 250 239 L 650 650 3 330 1370 (+ ou – 20)
ISTOC D 300 285 L 790 500 3 400 1660 (+ ou – 20)
ISTOC D 350 355 L 650 1000 3 330 1720 (+ ou – 20)
ISTOC D 350B 358 L 790 650 3 400 1660 (+ ou – 20)
ISTOC D 450 455 L 650 1300 3 330 2020 (+ ou – 20)
ISTOC D 450B 467 L 1000 500 3 400 1250 (+ ou – 20)
ISTOC D 500 530 L 790 1000 3 400 1650 (+ ou – 20)
ISTOC D 650 677 L 790 1300 3 400 1850 (+ ou – 20)
ISTOC D 850 860 L 1000 1000 3 400 1750 (+ ou – 20)
ISTOC D 1100 1095 L 1000 1300 3 400 2050 (+ ou – 20)
ISTOC D 1200 1230 L 1190 1000 3 400 1750 (+ ou – 20)
ISTOC D 1700 1788 L 1190 1500 3 400 2250 (+ ou – 20)
ISTOC D 2300 2344 L 1190 2000 3 400 2750 (+ ou – 20)
