CUVE INOX BIERE - 50 à 2300 Litres

Description

CUVE INOX sur pieds ICILC – Ouverture totale

Capacités de 57 à 2262 litres (autres sur demande)
Inox 304 ou Inox 316
Épaisseur 1.5 mm
3 pieds soudés

Caractéristiques :

  • Réservoir en INOX AISI 304 OU EN AISI 316 laminé à froid finition extérieure satinée et finition intérieure BA.
  • Fond conique 11° pour une évacuation totale
  • Réservoir sur pieds
  • Ouverture totale sur le dessus
  • Procédé de soudage TIG automatisé
  • Nettoyage mécanique des soudures

Équipement standards :

  • Fond conique 11°
  • Avec ou sans canalisation coudée en fond de cône
  • Vanne de vidange à sphère ou papillon diam. maxi DN 50 (2”)
  • 3 ou 4 pieds soudés en fonction du modèle

Accessoires / Options sur demande :

  • Réalisation de la cuve en INOX 316
  • Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
  • Base palettisable sous les pieds
  • Roulettes
  • Poignée de manutention INOX
  • Mélangeur manuel avec bras extensible à poser sur la cuve (Ø 650 maxi)
  • Indicateurs de niveau verre gradué en inox
  • Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Hauteur minimum 500 mm)
  • Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
    • (Ø 650 mm minimum et Ø 1190 mm maxi)
  • Ceinture souple de refroidissement ou chauffage – Maxi 50°C
  • Isolation thermique latérale + habillage INOX 304

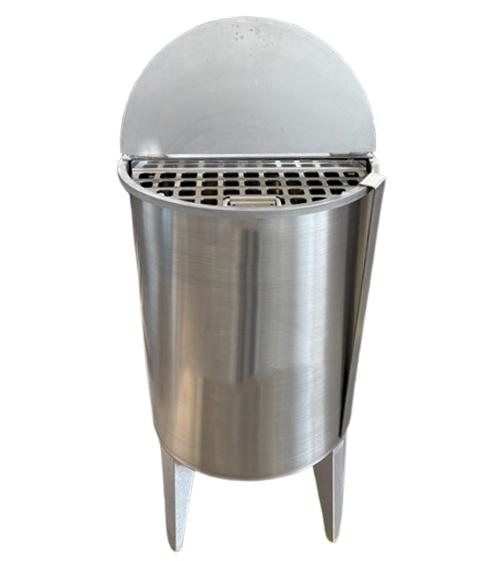

  • Demi couvercle INOX : 1 partie ouvrante avec charnières et poignée, 1 partie fixe
  • Couvercle à poser non étanche INOX 304
  • Couvercle flottant avec kit complet pour éviter la présence d’air entre le liquide et le couvercle
  • Piquages / raccords soudés
  • Thermomètre inox à aiguille ou digital
  • Robinet de prélèvement / dégustateur INOX
  • Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
  • Bride soudée
  • Hublot verre visualisation liquide ou niveau
  • Filtre inox perforé intérieur cuve au dessus de la vidange
  • Panier inox perforé central intérieur cuve
  • Modifications de dimensions et équipements spéciaux suivant vos besoins.

Cuve inox sur pieds ICILC

Technique

Modèle Capacité en Litres (L) Ø Réservoir (mm) Hauteur totale –
H (mm)		 Hauteur virole –
V (mm)		 Hauteur pieds – Hp (mm) Nb de pieds
ICILC D 50 57 L 384 830 (+ ou – 20) 500 330 3
ICILC D 100B 109 L 477 930 (+ ou – 20) 600 330 3
ICILC D 100 115 L 384 1330 (+ ou – 20) 1000 330 3
ICILC D 200 171 L 650 810 (+ ou – 20) 500 330 3
ICILC D 200B 216 L 477 1530 (+ ou – 20) 1200 330 3
ICILC D 250 220 L 650 960 (+ ou – 20) 650 330 3
ICILC D 250B 255 L 790 880 (+ ou – 20) 500 400 3
ICILC D 330 328 L 790 1030 (+ ou – 20) 650 400 3
ICILC D 350 335 L 650 1310 (+ ou – 20) 1000 330 3
ICILC D 400 414 L 1000 880 (+ ou – 20) 500 400 3
ICILC D 450 450 L 650 1610 (+ ou – 20) 1300 330 3
ICILC D 500 500 L 790 1380 (+ ou – 20) 1000 400 3
ICILC D 650 647 L 790 1680 (+ ou – 20) 1300 400 4
ICILC D 800 805 L 1000 1380 (+ ou – 20) 1000 400 4
ICILC D 1000 1042 L 1000 1680 (+ ou – 20) 1300 400 4
ICILC D 1150 1149 L 1190 1380 (+ ou – 20) 1000 400 4
ICILC D 1700 1705 L 1190 1880 (+ ou – 20) 1500 400 4
ICILC D 2250 2262 L 1190 2380 (+ ou – 20) 2000 400 4



Photos
