Description
GENERATEUR DE VAPEUR MA 60 – 17.1 à 85.7 Kgs/H
- Débit vapeur : 17.1 à 85.7 kg/heure
- Pression d’utilisation : 4 à 8.5 bars
- Température de sortie vapeur à 8.5 bars : 178 °C
- 2 étages de puissance
- Puissances de chauffe possibles : Voir ci dessous
4 modeles possibles :
- Corps de chauffe en ACIER CARBONE : Vapeur industrielle
- Circuit eau/vapeur en ACIER INOX 304 + laiton
- Circuit eau/vapeur 100% en ACIER INOX 304
- Circuit eau/vapeur 100% en ACIER INOX 316
Options :
- Traitement d’eau
- Kit vapeur sèche pour obtenir une vapeur sèche à 98 %
- Surchauffeur vapeur pour obtenir vapeur sèche à 100%
- Débitmètre vapeur : mesure du débit vapeur en Kgs/heure
- Réservoir pour récupération des condensats (bâche à eau)
- Réservoir de refroidissement : la règlementation impose de ne pas rejeter d’eau chaude avec une température supérieur à 35°C (cas de la vidange du générateur, chaudière)
- Kit de réglage de pression vapeur externe manuel
- Tuyauterie vapeur rigide en inox, filetée, à la longueur désirée
- Isolation thermique de la tuyauterie vapeur
- Flexible vapeur inox à la longueur désirée
- Tuyauterie vapeur souple qualité alimentaire 160°C maximum, 6 bars maxi
- Eléments du réseau vapeur : purge automatique condensats, purge air, soupape vapeur de sécurité, anti-vide, vanne vapeur
- Thermomètres inox vapeur, manomètres vapeur
-
Le Skid permet un gain de temps à l’installation. Le skid est composé d’un châssis support palettisable en inox 304.Sur ce châssis on peut installer le générateur de vapeur, la bâche à eau, le réservoir de refroidissement et le traitement d’eau (adoucisseur). L’ensemble est connecté, testé et prêt à fonctionner.
- Skid mobile avec roulettes

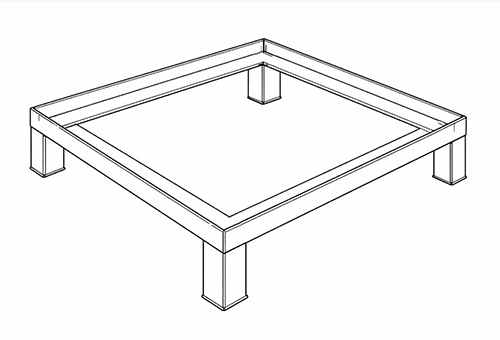

- Support sur pieds
- Support mobile avec roues axe inox pour générateur
- Support mobile avec roues axe inox pour générateur + adoucisseur
- Armoire électrique séparée (si température ambiante supérieure à 30°C ou besoin d’ajouter raccordements automates, prises d’infos pression température…)
- Pressostat manuel externe permettant un réglage rapide de la pression de sortie
- Sécurités supplémentaires : pression vapeur, température…
- Régulation de température, d’hygrométrie du besoin…
→ Voir Fiche Technique – Générateur de vapeur MA 60 – 17.1 à 85.7 Kgs/H
Technique
- Catégorie 3 : pas de contrainte d’installation, pas de local séparé
- Fonctionnement : présence humaine permanente

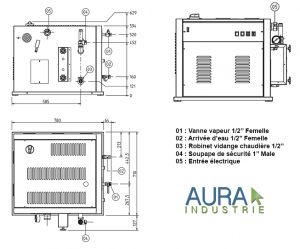

- Dimensions (Largeur x Profondeur x Hauteur) : 710 x 780 x 630 mm
- Poids non remplie : 80 Kgs
- Puissances de chauffe possibles :
Photos
