MA 240 - 190 à 320 Kgs/H

Générateur de vapeur pour BRASSERIE

Description

Générateur de vapeur – MA 240 – 269 à 336 Kgs/H

  • Débit vapeur : 269 à 336 kg/heure
  • Pression d’utilisation : 4 à 8.5 bars
  • Température de sortie vapeur à 8.5 bars : 178 °C

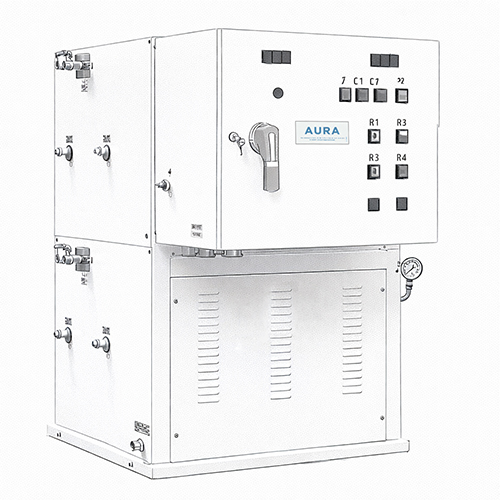

  • Composée de 2  x MA120 couplées
  • 8 étages de puissance
  • Puissances de chauffe possibles : 192 à 240 KW (Voir tableau)
  • Corps de chauffe en ACIER CARBONE : Vapeur industrielle
  • Corps de chauffe en ACIER INOX 304 + laiton
  • Corps de chauffe 100% en ACIER INOX 304
  • Corps de chauffe 100% en ACIER INOX 316
  • Catégorie 3 : pas de contrainte d’installation, pas de local séparé
  • Fonctionnement : présence humaine permanente
  • Dimensions à multiplier par 2 : Ha x La x Prof. = 1340 x 710 x 750 mm
  • Poids : 2 x 226 Kgs
  • Normes : Homologation IPSEL TUV – Normes CE

Options :

  • Différents type de régulation et électrovanne vapeur
  • Traitements d’eau, adoucisseur d’eau
  • Kit vapeur sèche pour obtenir une vapeur sèche à 98 %
  • Surchauffeur vapeur pour obtenir vapeur sèche à 100%
  • Débitmètre vapeur : mesure du débit vapeur en Kgs/heure
  • Réservoir pour récupération des condensats (bâche à eau)
  • Réservoir de refroidissement : la règlementation impose de ne pas rejeter d’eau chaude avec une température supérieur à 35°C (cas de la vidange du générateur, chaudière)
  • Kit de réglage de pression vapeur externe manuel
  • Tuyauterie vapeur rigide en inox, filetée, à la longueur désirée
  • Isolation thermique de la tuyauterie vapeur
  • Flexible vapeur inox à la longueur désirée
  • Tuyauterie vapeur souple qualité alimentaire 160°C maximum, 6 bars maxi
  • Eléments du réseau vapeur : purge automatique condensats, purge air, soupape vapeur de sécurité, anti-vide, vanne vapeur
  • Thermomètres inox vapeur, manomètres vapeur
  • Support sur pieds
  • Armoire électrique séparée (si température ambiante supérieure à 30°C ou besoin d’ajouter raccordements automates, prises d’infos pression température…)
  • Pressostat manuel externe permettant un réglage rapide de la pression de sortie
  • Sécurités supplémentaires : pression vapeur, température…
  • Régulation de température, d’hygrométrie du besoin…

MA 240 – 269 à 336 Kgs/H

Technique

  • Le modèle MA240 x 2 est composé de 2 x MA120 qui sont couplées par un flexible vapeur.
  • Les débits des deux chaudières s’ajoutent et on peut obtenir maximum 336 Kg/heure de vapeur sous 8.5 bars.
  • Les deux chaudières peuvent fonctionner séparément.
  • Débit vapeur MAXIMUM : 336 kg/heure avec 240 Kw
  • Puissances de chauffe possibles : 192 à 240 KW (Voir tableau)
  • Capacité des chaudières : 4 x 53 litres
  • Température de sortie vapeur à 8.5 bars : 178 °C
  • Pression timbre chaudière : 10 bars
  • Cuves en acier carbone ou en inox 304 ou Option circuit vapeur tout inox

Puissance MAXIMUM 240 KW étagée en 8 niveaux de puissance.

  • Niveau d’eau visible par tube en verre (externe)
  • 4 Manomètres de pression
  • 4 Soupapes de sécurité
  • 4 Vannes de vidange
  • 4 Vannes de sortie vapeur à boisseau

Possibilités de débit vapeur pour ce modèle suivant la puissance demandée :

Puissance de chauffe en Kw MA120 81 91,5 120
Etages de puissance 30+30+10,5 + 10,5 30+30+10,5 + 21 30+30+20
+ 30
Production de vapeur en Kg/h 113 128 168

Photos


Retour sur Generateurs vapeur WP Retour sur le site Generateurs vapeur WP

DEMANDE DE DEVIS GENERATEURS DE VAPEUR
- 1° Saisir la quantité produit
- 2° Saisir vos coordonnées au bas de cette page
- 3° Cliquer sur le bouton 'DEMANDER UN DEVIS"

GENERATEURS DE VAPEUR

GENERATEUR VAPEUR MA 240 - 130 à 240 KW - 200 à 320 kg/h - 8,5 bars

MA240 = 4 Blocs de production de vapeur de 60 kw
- Débit vapeur jusqu'à 320 kgs /h = 4 x 80 kg/heure
- Pression vapeur 8,5 bars - ajustable avec kit reducteur de pression (option)
- Corps de chauffe en ACIER ou INOX 304 + cuivre ou 100 % INOX
- Avec pompe alimentation EAU cuivre ou INOX
- Choix de 8 niveaux de puissance 13 % à 100 %
- TRI400V sans neutre + Terre 50Hz - Nombreuses options possibles

GENERATEUR VAPEUR MA 240 - 130 à 240 KW - 200 à 320 kg/h - 8,5 bars
Référ. Désignation Quantite Délai
12190 MA 240 - Vapeur industrielle - Pression vapeur 8,5 bars
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 8 x 55 L - TRI400V sans neutre + Terre 50Hz - 8 niveaux de puissance reglables
- Puissances possibles : 190,200,210,220,240 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
28419 MA 240 - Générateur de vapeur - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 8 x 55 L - TRI400V sans neutre + Terre 50Hz - 8 niveaux de puissance reglables
- Puissances possibles : 190,200,210,220,240 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
28420 MA 240 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 8 x 55 L - TRI400V sans neutre + Terre 50Hz - 8 niveaux de puissance reglables
- Puissances possibles : 190,200,210,220,240 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
33270 MA 240 - Générateur de vapeur - 100 % INOX 316 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 316 et circuit eau INOX 316
- Capacité 8 x 55 L - TRI400V sans neutre + Terre 50Hz - 8 niveaux de puissance reglables
- Puissances possibles : 190,200,210,220,240 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.

GENERATEUR VAPEUR MA 300 - 190 à 240 KW - 330 à 400 kg/h - 8,5 bars

GENERATEUR VAPEUR MA 300 - 190 à 240 KW - 330 à 400 kg/h - 8,5 bars
Référ. Désignation Quantite Délai
33356 MA 300 - Vapeur industrielle - Pression vapeur 8,5 bars
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 5 x 53 L - TRI400V sans neutre + Terre 50Hz - 10 niveaux de puissance reglables
- Puissances possibles : 300 Kw - 420 Kg/heure à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
32758 MA 300 - Générateur de vapeur - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 5 x 53 L - TRI400V sans neutre + Terre 50Hz - 10 niveaux de puissance reglables
- Puissances possibles : 300 Kw - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
33357 MA 300 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 5 x 53 L - TRI400V sans neutre + Terre 50Hz - 10 niveaux de puissance reglables
- Puissances possibles : 300 Kw - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
33358 MA 300 - Générateur de vapeur - 100 % INOX 316 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 316 et circuit eau INOX 316
- Capacité 5 x 53 L - TRI400V sans neutre + Terre 50Hz - 10 niveaux de puissance reglables
- Puissances possibles : 300 Kw à préciser à la - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.

GENERATEUR VAPEUR MA 360 - 250 à 360 KW - production vapeur de 350 à 480 kg/h - 8,5 bars

MA360 = = 6 Blocs de production de vapeur de 60 kw (2 x MA180)

- Débit vapeur jusqu'à 480 kgs /h = 6 x 80 kg/heure
- Pression vapeur 8,5 bars - ajustable avec Kit réduction de pression(option)
- Corps de chauffe en ACIER ou INOX 304 + cuivre ou 100 % INOX
- Avec pompe alimentation EAU cuivre ou INOX
- Choix de 12 niveaux de puissance 8 % à 100 %
- TRI400V sans neutre + Terre 50Hz - Nombreuses options possibles

GENERATEUR VAPEUR MA 360 - 250 à 360 KW - production vapeur de 350 à 480 kg/h - 8,5 bars
Référ. Désignation Débits : Quantite Délai
MA 360 - Entre 0 et 0,3 bars - MAX 0,5 bars
Chaudière ACIER
- Pression vapeur 0,1/0,2 bars
- Raccordement sur réseau eau uniquement 		380 a 480 kgs/h 8/10 sem.
28422 MA 360 - Générateur de vapeur Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 6 x 55 L - TRI400V sans neutre + Terre 50Hz - 2 niveaux de puissance reglables
- Puissances possibles : 250,260,270,280,290,300,310,320,330,340,350,360 Kw à préciser à la - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		380 a 480 kgs/h 8/10 sem.
28423 MA 360 - Vapeur industrielle - Pression vapeur 8,5 bars
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 6 x 55 L - TRI400V sans neutre + Terre 50Hz - 12 niveaux de puissance reglables
- Puissances possibles : 250,260,270,280,290,300,310,320,330,340,350,360 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		380 a 554 kgs/h 8/10 sem.
28424 MA 360 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 6 x 55 L - TRI400V sans neutre + Terre 50Hz - 12 niveaux de puissance reglables
- Puissances possibles : 250,260,270,280,290,300,310,320,330,340,350,360 Kw à préciser à la - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		380 a 480 kgs/h 8/10 sem.
33275 MA 360 - Générateur de vapeur - 100 % INOX 316 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 316 et circuit eau INOX 316
- Capacité 6 x 55 L - TRI400V sans neutre + Terre 50Hz - 12 niveaux de puissance reglables
- Puissances possibles : 250,260,270,280,290,300,310,320,330,340,350,360 Kw à préciser à la - Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		380 a 480 kgs/h 8/10 sem.

GENERATEUR VAPEUR MA 540 - 370 à 540 KW - production vapeur de 490 à 720 kg/h - 4 à 8,5 bars

MA 540 = = 9 Blocs de production de vapeur de 60 kw (3 x MA180)

- Débit vapeur jusqu'à 480 kgs /h = 6 x 80 kg/heure
- Pression vapeur 8,5 bars - ajustable avec Kit réduction de pression(option)
- Corps de chauffe en ACIER ou INOX 304 + cuivre ou 100 % INOX
- Avec pompe alimentation EAU cuivre ou INOX
- 16 niveaux de puissance commandés par interrupteurs
- TRI400V sans neutre + Terre 50Hz - Nombreuses options possibles

GENERATEUR VAPEUR MA 540 - 370 à 540 KW - production vapeur de 490 à 720 kg/h - 4 à 8,5 bars
Référ. Désignation Quantite Délai
32887 MA 540 - Vapeur industrielle - Pression vapeur 8,5 bars
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 9 x 55 L - TRI400V sans neutre + Terre 50Hz - 18 niveaux de puissance reglables
- Puissances possibles : 370 à 540 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
32885 MA 540 - Générateur de vapeur Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 9 x 55 L - TRI400V sans neutre + Terre 50Hz - 18 niveaux de puissance reglables
- Puissances possibles : 370 à 540 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
32886 MA 540 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 9 x 55 L - TRI400V sans neutre + Terre 50Hz - 18 niveaux de puissance reglables
- Puissances possibles : 370 à 540 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
33273 MA 540 - Générateur de vapeur - 100 % INOX 316 - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 9 x 55 L - TRI400V sans neutre + Terre 50Hz - 18 niveaux de puissance reglables
- Puissances possibles : 370 à 540 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.

GENERATEUR VAPEUR MA 720 - 550 à 720 KW - production vapeur de 730 à 960 kg/h - 4 à 8,5 bars

MA 720 = = 12 Blocs de production de vapeur de 60 kw (4 x MA180)

- Débit vapeur jusqu'à 480 kgs /h = 6 x 80 kg/heure
- Pression vapeur 8,5 bars - ajustable avec Kit réduction de pression(option)
- Corps de chauffe en ACIER ou INOX 304 + cuivre ou 100 % INOX
- Avec pompe alimentation EAU cuivre ou INOX
- 24 niveaux de puissance commandés par interrupteurs
- TRI400V sans neutre + Terre 50Hz - Nombreuses options possibles

GENERATEUR VAPEUR MA 720 - 550 à 720 KW - production vapeur de 730 à 960 kg/h - 4 à 8,5 bars
Référ. Désignation Quantite Délai
32890 MA 720 - Vapeur industrielle - Pression vapeur 8,5 bars
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 12 x 55 L - TRI400V sans neutre + Terre 50Hz - 24 niveaux de puissance reglables
- Puissances possibles : 550 à 720 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
32889 MA 720 - Générateur de vapeur Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 12 x 55 L - TRI400V sans neutre + Terre 50Hz - 24 niveaux de puissance reglables
- Puissances possibles : 550 à 720 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.
32888 MA 720 - Générateur de vapeur - 100 % INOX - Pression vapeur 8,5 bars
Chaudière corps de chauffe INOX 316 et circuit eau INOX 316
- Capacité 12 x 55 L - TRI400V sans neutre + Terre 50Hz - 24 niveaux de puissance reglables
- Puissances possibles : 550 à 720 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pressions vapeur possibles: Standard 4,5 bars et 8,5 bars - avec kit réduction de pression : (option)0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars 		8/10 sem.

SKIDS pour GENERATEURS DE VAPEUR

Le SKID est un bâti métallique, mobile avec un chariot élévateur
Permettant d'accueillir (au choix) :
Le generateur de vapeur
Le traitement d'eau avec adoucisseur d'eau
La bâche à eau de récupération des condensats
Le ballon de refroidissement des eaux rejetées
Tous ces éléments sont connectés entre eux et permettent une installation rapide et mobile, prête à l'emploi.

SKIDS pour GENERATEURS DE VAPEUR
Référ. Désignation Quantite Délai
35725 SKID MA24 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35722 SKID MA60 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35723 SKID MA120 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35724 SKID MA180 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.

ACCESSOIRES RESEAU VAPEUR

DEBITMETRE VAPEUR

Le débitmètre vapeur s'insère sur le circuit de distribution vapeur
- Permet de mesurer : Le débit vapeur instantané et le débit vapeur cumulé (double affichage)
- Avec Sortie 4/20 Ma proportionnelle au débit pour régulation
- Pression maxi 9 bars - 185 °C - Raccords filetés - Précision 1,5 %
- Nécessite Alimentation 12 à 30 VDC non comprise -

DEBITMETRE VAPEUR
Référ. Désignation Quantite Délai
31690 Débitmètre vapeur - Diametre intérieur 25 33 - Débit vapeur de 27 à 270 kgs/h
Mesure du débit vapeur instantané et cumulé
Avec sortie 4-20 Ma + sortie impulsions- Affichage numérique LCD
Avec compensation température et pression
- Débit mini/maxi vapeur saturée :- 3 bars 14 kgs à 140 kgs/heure - 8 bars 27 kgs à 270 kgs/heure - - Précision 1.5 % -DN25 taraudé
- Pression mini/maxi 3 à 9 bars - température maxi 250°C
- IP65 - RH maxi 85% - Alimentation 24V DC non compris 		1 En stock
31324 Option ENREGISTREUR de DONNEES
Enregistrement et affichage données
Fréquence 1 sec (3 jours) à 240 sec 720 jours
2 alarmes de seuil
Enregistrement sur SD CARD 		1 en stock

DEBITMETRE VAPEUR aiguille

Le débitmètre vapeur s'insère sur le circuit de distribution vapeur
- Permet de mesurer : Le débit vapeur instantané a vec une qiguille
- Options : detecteurs de seuil, sortie 4/20 Ma, cumul debit vapeur avec affichage numérique
- Options : bus de liaison - revêtement ALU ou INOX ou tout inox, ATEX,FM, NEPSI

DEBITMETRE VAPEUR aiguille
Référ. Désignation Quantite Prix H.T. Délai
36364 DEBITMETRE mesure débit vapeur instantané
Affichage par aiguille du débit vapeur instantané
- précision 1,6 % - taraudé DN15
- Boîtier ALU peint bicouche epoxy
ne nécessite pas d'alimentation électrique 		1566 € 5/6 sem.
37327 Option : Corps débitmètre en INOX
Boitier INOX 316 en remplacement du boîtier ALU 		1534 € 5/6 sem.
24601 Option : 1 détection de seuil
Bas débit - Avec contact sec lié à 1 débit bas - 24VAC 		409 € 5/6 sem.
24602 Option : 2 détections de seuil
Haut et bas débit - Avec 2 contacts secs lés à2 débits - 24VAC 		611 € 5/6 sem.
37324 Option : Signal 4/20 Ma + protocole HART
Sortie signal 4/20 Ma proportionnel au débit vapeur - 24VAC 		1071 € 5/6 sem.
24618 4 Options incluses : Affichage numérique débit vapeur cumulé + débit instantané + sortie 4/20 mA + sortie impulsions + 2 detections de seuil
Affichage numérique LCD du debit vapeur cumulé et du débit vapeur instantané
( complète l'indication par aiguille de debit instantané) - RAZ-marche-arrêt du compteur
+ Sortie signal 4/20 Ma proportionnelle au débit vapeur
+ Sortie impulsions pour automate (nbre d'impuslsions lié au débit)
Haut et bas débit - Avec 2 contacts secs lés à2 débits - 24VAC 		1696 € 5/6 sem.
37625 Option : Fundation Fieldbus
Permet de communiquer avec automate 		1546 € 5/6 sem.
37626 Option : Profilbus PA
Permet de communiquer avec automate 		1546 € 5/6 sem.
Option : homologué ATEX 76 € 5/6 sem.

MANOMETRES VAPEUR

Le manomètre permet de mesurer la pression vapeur, la valeur est exprimée en BARS.
Boîtier INOX - vitre verre sécurit - TS - 0 à 100 °C
Nécessite une siphon spécifique (livré avec le kit)

MANOMETRES VAPEUR
Référ. Désignation Quantite Prix H.T. Délai
31824 Kit manometre vapeur -1 à 1 bar
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		207 € En stock
31469 Kit manometre vapeur 0 à 1,6 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		207 € En stock
31468 Kit manometre vapeur 0 à 6 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		207 € En stock
32011 Kit manometre vapeur 0 à 10 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		207 € En stock

THERMOMETRES VAPEUR

Le thermomètre permet de mesurer la termpérature de la vapeur exprimée en degrés Celsius
TS : -30°C à 200°C - Boîtier INOX -précision 2%
raccord 1/2" inox

THERMOMETRES VAPEUR
Référ. Désignation Quantite Prix H.T. Délai
31484 Kit thermometre vapeur 0 à 160 °C
Permet de mesurer la température de la vapeur
Thermomètre INOX diamètre 100 mm 		110 € En stock
32053 Kit thermometre vapeur 0 à 200 °C
Permet de mesurer la température de la vapeur
Thermomètre INOX diamètre 100 mm 		110 € En stock

TUYAUTERIE VAPEUR INOX en rigide, par vissage sans soudure

TUYAUTERIE VAPEUR INOX en rigide, par vissage sans soudure
Référ. Désignation Quantite Prix H.T. Délai
29018 Tube fileté vapeur INOX 10 cm
Fileté chaque extrémité : male/male 3/4" 		19 € En stock
29029 Tube fileté vapeur INOX 15 cm
Fileté chaque extrémité : male/male 3/4" 		19 € En stock
28026 Tube fileté vapeur INOX 20 cm
Fileté chaque extrémité : male/male 3/4" 		24 € En stock
30836 Tube fileté vapeur INOX 30 cm = 15 cm + 15 cm + manchon
Fileté chaque extrémité : male/male 3/4" 		59 € En stock
25562 Tube fileté vapeur INOX 40 cm = 20 cm + 20 cm + manchon
Fileté chaque extrémité : male/male 3/4" 		69 € En stock
25307 Tube fileté vapeur INOX 60 cm
Fileté chaque extrémité : male/male 3/4" 		99 € En stock
25379 Tube fileté vapeur INOX 80 cm
Fileté chaque extrémité : male/male 3/4" 		99 € En stock
25308 Tube fileté vapeur INOX 100 cm
Fileté chaque extrémité : male/male 3/4" 		119 € En stock
25454 Tube fileté vapeur INOX 120 cm
Fileté chaque extrémité : male/male 3/4" 		129 € En stock
25507 Tube fileté vapeur INOX 140 cm
Fileté chaque extrémité : male/male 3/4" 		139 € En stock
25580 Tube fileté vapeur INOX 160 cm
Fileté chaque extrémité : male/male 3/4" 		159 € En stock
25663 Tube fileté vapeur INOX 200 cm
Fileté chaque extrémité : male/male 3/4" 		179 € En stock
28882 Té INOX 316L - 3/4" 13 € En stock
28860 Coude femelle/femelle INOX 316L - 3/4" 13 € En stock
28871 Coude male/femelle INOX 316L - 3/4" 13 € En stock
28929 Manchon fem/fem 3/4"
Permet de raccorder deux tubes INOX males - 3/4" 		10 € En stock
28943 Mamelon INOX 316L - 3/4"
Permet de raccorder deux flexibles femelles - 3/4" 		10 € En stock
28987 Raccord union conique INOX Fem/Fem - 3/4P 24 € En stock

ISOLATION THERMIQUE tuyauteries

Pour limiter les pertes d'énergie et pour protéger des brulures les utilisateurs
L'isolant thermique enveloppe la tuyauterie vapeur

ISOLATION THERMIQUE tuyauteries
Référ. Désignation Quantite Prix H.T. Délai
28410 Isolant tuyau vapeur diametre 21 mm - Le metre
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 21 mm maxi
- Longueur 1 mètre 		27.35 € 15 jours
28411 Coude 90 °C Isolant tuyau vapeur diametre 21 mm
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 21 mm maxi 		13.25 € 15 jours
28383 Isolant tuyau vapeur diametre 17 mm - le metre
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 17 mm maxi
- Longueur 1 mètre 		27.30 € 15 jours
28384 Coude 90 °C Isolant tuyau vapeur diametre 17 mm
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 17 mm maxi 		12.60 € 15 jours
2379 Ruban Adhésif Métallique
Rouleau 50 mètres 		34 € En stock

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714

VANNE INOX 1/4 de tour - haute température et vapeur maxi 11 bars
1/4' Femelle/ Femelle - 2 Pièces - ATEX - INOX- De -20 °C à + 200°C
Pression maxi admissible: 63 bars

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714
Réf. Désignation Diamètre E/S Quantite Prix H.T. Dispo
30992 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/4" - - Diametre intérieur 8
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/4 " F/F 52 € 5/6 jours
30993 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/2" - - Diametre intérieur 15
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/2 " F/F 56 € 5/6 jours
32157 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 3/4" - - Diametre intérieur 20
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		3/4 " F/F 74 € 5/6 jours
32221 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" - - Diametre intérieur 25
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 " F/F 106 € 5/6 jours
32877 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/4 - - Diametre intérieur 32
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/4 " F/F 177 € 5/6 jours
32878 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/2 - - Diametre intérieur 40
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/2 " F/F 258 € 5/6 jours

EQUIPEMENT COMPLEMENTAIRE pour GENERATEURS de VAPEUR

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26597 *Adoucisseur volumétrique GYX 8
(pour générateurs 6 <--> 18 KW)
Hauteur 54 cm x prof 48 cm x larg. 25 cm - poids 20 kgs
- PRATIQUE : régénération automatique intelligente
Capacité Sel : 20 Kgs 		1090 € 908 € En stock
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 20 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kgs 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kgs 		1285 € 1190 € 5 En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kgs
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kgs de sel
2416 € 2 En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kgs
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kgs 		2466 € 4 En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kgs
Sac de 10 kgs 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kgs
Sac de 25 kgs 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

Kit TRAITEMENT VAPEUR

Ce kit s'ajoute à la sortie du generateur de vapeur
permet d'améliorer la qualité de la vapeur

Kit TRAITEMENT VAPEUR
Référ. Désignation Quantite Délai
35570 Kit amélioration qualité vapeur 22 kgs/h à 3 bars/52 kgs/h à 9 bars - 3/8" - Diametre intérieur 10
fabriqué en INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35566 Kit amélioration qualité vapeur 40 kgs/h à 3 bars/85 kgs/h à 9 bars - 1/2" - Diametre intérieur 15
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35569 Kit amélioration qualité vapeur 53 kgs/h à 3 bars / 125 kgs/h à 9 bars - 3/4" - Diametre intérieur 20
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35563 Kit amélioration qualité vapeur 68 kgs à 3 bars / 160 kgs/h à 9 bars - 1" - Diametre intérieur 25
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35565 Kit amélioration qualité vapeur 100 kgs à 3 bars / 230 kgs/h à 9 bars - 1"1/4 - Diametre intérieur 32
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35564 Kit amélioration qualité vapeur 145 kgs/h à 3 bars / 340 kgs/h à 9 bars - 1"1/2 - Diametre intérieur 38
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35567 Kit amélioration qualité vapeur 212 kgs/h à 3 bars / 495 kgs/h à 9 bars - 2" - Diametre intérieur 50 - Taille 0072
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35568 Kit amélioration qualité vapeur 212 kgs/h à 3 bars / 495 kgs/h à 9 bars - 2" - Diametre intérieur 50 - Taille 0108
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.

REGLAGE PRESSION VAPEUR en aval et de TEMPERATURE VAPEUR

Permet le réglage manuel de la pression vapeur et de la température vapeur
Réglage externe indépendant du réglage interne du générateur de vapeur
Se raccorde en aval du generateur de vapeur pression en amont comprise entre 4 à 10 bars
Permet aussi d'augmenter la réserve vapeur du générateur vapeur
La variation de pression aval est proportionnelle aux variations de pression amont
Pour une meilleure précision le debit du generateur de vapeur doit être tres supérieur au besoin et prevoir une double réduction

REGLAGE PRESSION VAPEUR en aval et de TEMPERATURE VAPEUR
Référ. Désignation Quantite Délai
32880 Pression vapeur réglable entre 0,2 à 1 bar - 25 à 55 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32881 Pression vapeur réglable entre 0,2 à 1 bar - 35 à 90 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32882 Pression vapeur réglable entre 0,5 à 4 bars - 55 à 121 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32883 Pression vapeur réglable entre 0,5 à 4 bars - 90 à 204 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
37437 Pression vapeur réglable entre 3,5 à 10 bars - 120 à 275 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
37436 Pression vapeur réglable entre 3,5 à 10 bars - 200 à 460 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32879 Pression vapeur réglable entre 1 et 6 bars - 134 kgs/heure - - Diametre intérieur15
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32874 Pression vapeur réglable entre 1 et 6 bars - 465 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32876 Pression vapeur réglable entre 1 et 6 bars - 562 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock

RECUPERATION DES CONDENSAS

Ce kit permet de séparer les condensas en sortie d'echangeur vapeur
Les condensas seront ensuite renvoyés à la bâche à eau pour être ensuite réinjectés dans la chaudière

RECUPERATION DES CONDENSAS
Référ. Désignation Quantite Délai
30116 OPTION : Kit PURGE condensats FONTE vapeur industrielle - 1/2" - - Diametre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps FONTE - mécanisme interne INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kgs/heure de vapeur 		En stock
25637 OPTION : Kit PURGE condensats INOX vapeur - 1/2" - - Diametre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX- mécanisme INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kgs/heure de vapeur 		En stock
26457 OPTION : Kit PURGE condensats INOX vapeur - 3/4" - - Diametre intérieur20
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 350 kgs/heure de vapeur 		En stock
33070 OPTION : Kit PURGE condensats INOX vapeur - 1" - - Diametre intérieur25
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 1000 kgs/heure de vapeur 		En stock

BACHES A EAU

Chauffage vapeur d'un échangeur, d'une cuve double enveloppe : il est économique de récupérer les Condensas
Intérêt : Economie d'énergie on récupère de l'eau à 80°, Economie d'eau : circuit fermé , Economie traitement eau adoucie
Circuit fermé : la vapeur se condense en Condensas qui sont réinjectés dans le générateur de vapeur pour être retransformés en vapeur

BACHES A EAU
Référ. Désignation Quantite Délai
26607 Bâche eau 160 litres pour M120/180
Permet la récupération des condensas
Pour Ma 120,180 		8/10 sem.
29347 Bâche eau 160 litres TOUT INOX pour M120/180
Permet la récupération des condensas
Pour Ma 120,180 		1 En stock
KITBACHE Kit raccordement bâche à eau En stock
32652 Suppot bâche à eau - pour hauteur 1000 mmm
Permet d'elever la bache pour une alimentation du générateur de vapeur par gravité
Pour Ma 120,180 		8/10 sem.

BALLON DE REFROIDISSEMENT

BALLON DE REFROIDISSEMENT
Référ. Désignation Quantite Délai
35695 BALLON DE REFROIDISSEMENT 90 litres
Pour refroidissement des eaux de purge et de vidange du générateur de vapeur
- Avec manteau calorifuge
- Complète avec régulation de température - 230V
- Avec contrôle niveau d'eau
- Dim: 500x350xH700mm - poids emballé 50kgs 		8/10 sem.

OPTIONS ELECTRIQUES GENERATEUR DE VAPEUR

Tension électrique d'alimentation

A adapter suivant pays ou régions - Standard = TRI 400V + neutre - 50 Hz

Tension électrique d'alimentation
Référ. Désignation Quantite Délai
26602 OPTION : alimentation électrique Triphasé 230V sans neutre - MA5 à MA60
Pour certains pays ou régions : Belgique….) 		8/10 sem.
26603 OPTION : Alimentation électrique Triphasé 400V sans neutre. MA5 à MA60
Permet d'alimenter le générateur de vapeur en TRIPHASE 400V mais avec régime sans neutre 		8/10 sem.

Option armoire électrique séparée

Option armoire électrique séparée
Référ. Désignation Quantite Délai
26605 OPTION armoire électrique séparée pour MA24 - MA60
L'armoire séparée permet des raccordements extérieurs déportés : marche, alarme, arrêt urgence
Cela permet aussi d'ajouter des options : contrôle température ou humidité d'une zone externe
Obligatoire si la Temp ambiante du local chaudière est supérieure à 30°C
Circuit de commande 24V 		8/10 sem.

ELECTROVANNES VAPEUR bronze

ELECTROVANNES VAPEUR bronze
Référ. Désignation Quantite Délai
28555 ELECTROVANNE VAPEUR bronze pneumatique - 1/2"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours
31911 ELECTROVANNE VAPEUR bronze pneumatique - 3/4"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours
23899 ELECTROVANNE VAPEUR bronze pneumatique - 1"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours

ELECTROVANNES VAPEUR INOX

ELECTROVANNES VAPEUR INOX
Référ. Désignation Quantite Délai
30780 ELECTROVANNE VAPEUR INOX pneumatique - 1/2"
- PTFE 180°C - F/F - sans bobine
- Corps et clapet INOX
Nécessite distributeur et air comprimé 		15 jours
24388 ELECTROVANNE VAPEUR INOX pneumatique - 3/4"
- PTFE 180°C - F/F - sans bobine
- Corps et clapet INOX
Nécessite distributeur et air comprimé 		15 jours

VANNE motorisée DE REGLAGE DE DEBIT VAPEUR

Vanne à sphère en V avec corps et sphère en INOX
Avec coefficient de débit vapeur permettant un debit de 0 à 100 % pour 300 kg/heure
Servomoteur 24 V AC/DC ou 230 V AC - -30°C à 220 °C
commandé par signal 0-10V ou 2-10V ou 0-20 mA ou recopie 4-20 Ma

VANNE motorisée DE REGLAGE DE DEBIT VAPEUR
Référ. Désignation Quantite Délai
32086 VANNE VAPEUR MOTORISEE - débit réglable -230V - 1/2" - 5,1 m3/h
DN15 - servomoteur 230 V AC - Nécessite signal 0-10V ou 4/20Ma 		15 jours
32086 VANNE VAPEUR MOTORISEE - débit réglable - 24V AC-DC - 1/2" - 5,1 m3/h
DN15 - servomoteur 24 V AC/DC - Nécessite signal 0-10V ou 4/20Ma 		15 jours

REGULATION de TEMPERATURE ou D'HUMIDITE

Comprenant:
Permet de réguler la température en actionnant le chauffage (électrovanne gaz /vapeur ou contacteur electrique ) - 2 thermostats numériques avec réglage de température au degré près
- Affichage température et réglage température
- Avec 2 sondes de température PT100 - IP68 - longueur 12 mètres
230 Volts ou 12/24 Volts

REGULATION de TEMPERATURE ou D'HUMIDITE
Référ. Désignation Quantite Prix H.T. Dispo
OPTREGHUM OPTION régulation d'hygrométrie (humidité) dans enceinte
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler le degré d'humidité
Avec régulateur electronique et sonde de mesure d'humidité + électrovanne vapeur 		1390 € 8/10 sem.
OPTREGTEMP OPTION régulation de température zone
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler la température
Avec régulateur electronique et sonde de mesure de température + électrovanne vapeur 		1290 € 8/10 sem.

VAPEUR SECHE et ULTRA SECHE

KIT VAPEUR SECHE 98%

Le kit vapeur sèche est passif, il élimine les gouttelettes d'eau en suspension dans la vapeur saturée
- un purgeur vapeur élimine les condensas par une sortie séparée
- Tout en Inox 316 -
- Efficacité : vapeur sèche à 98 %

KIT VAPEUR SECHE 98%
Référ. Désignation Quantite Délai
24877 Kit vapeur sèche - 1/2" - 70%
Vapeur sèche à 70 % maxi
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
22652 Kit vapeur sèche - 1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 20 kg/h à 1 bar - 80 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
24394 Kit vapeur sèche - 3/4" - 98%
Vapeur sèche à 98 % maxi
Débit 30 kg/h à 1 bar - 105 kg/h à 8 bars
Entrée et sortie taraudé BSP- 3/4" -DN20- Tout INOX
 		3 semaines
31825 Kit vapeur sèche - 1" - 98%
Vapeur sèche à 98 % maxi
Débit 50 kg/h à 1 bar - 115 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1" - DN25- Tout INOX
 		3 semaines
32949 Kit vapeur sèche - 1-1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 150 kg/h à 1 bar - 500 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1"1/2 - DN40- Tout INOX
 		3 semaines
33353 Kit vapeur sèche - 2" - 98%
Vapeur sèche à 98 % maxi
Débit 250 kg/h à 1 bar - 900 kg/h à 8 bars
Entrée et sortie taraudé BSP- 2" - DN50- Tout INOX
 		3 semaines

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR

Le surchauffeur sèche et surchauffe la vapeur
- Réglage température vapeur par thermostat mécanique ou numérique entre 100 et 260 °C
- Circuit vapeur tout INOX
- 2 possibilités pour SU60 : réglage température par thermostat électromécanique ou numérique
- 2 Carrosseries pour SU60 : métal peint ou INOX

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR
Référ. Désignation temp. MINI Temp. MAXI Quantite Délai
35514 Surchauffeur vapeur SU60 - circuit vapeur INOX 304
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 8/10 semaines
35515 Surchauffeur vapeur SU60 - circuit vapeur INOX 304 - régulation numérique
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 1 En stock

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR

Le surchauffeur sèche et surchauffe la vapeur
- Circuit vapeur tout INOX
- Modèle industriel

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR
Référ. Désignation Temp. MAXI Quantite Délai
31973 Surchauffeur vapeur sèche SU80 - 50 kgs/h
SURCHAUFFEUR VAPEUR SU80
12 - Entrée vapeur 110 °C - Température sortie vapeur maxi 280°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur 50 kg/heure - TRI 400V + N
180°C 8/10 semaines
33293 Surchauffeur vapeur sèche SU90 - 100 kgs/h
SURCHAUFFEUR VAPEUR SU90
- Entrée vapeur 110 °C - Température sortie vapeur maxi 300°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur maxi 100 kg/heure - TRI 400V + N
180°C 8/10 semaines

2° Raccordement EAU et Traitement d'EAU

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26597 *Adoucisseur volumétrique GYX 8
(pour générateurs 6 <--> 18 KW)
Hauteur 54 cm x prof 48 cm x larg. 25 cm - poids 20 kgs
- PRATIQUE : régénération automatique intelligente
Capacité Sel : 20 Kgs 		1090 € 908 € En stock
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 20 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kgs 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kgs 		1285 € 1190 € 5 En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kgs
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kgs de sel
2416 € 2 En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kgs
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kgs 		2466 € 4 En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kgs
Sac de 10 kgs 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kgs
Sac de 25 kgs 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

TRAITEMENT D'EAU

Un générateur de vapeur doit être obligatoirement alimenté en eau adoucie
L'adoucisseur permet d'éliminer le calcaire dans les régions ou l'eau est dure

TRAITEMENT D'EAU
Référ. Désignation Quantite Prix H.T. Délai
26597 *Adoucisseur volumétrique GYX 8
(pour générateurs 6 <--> 18 KW)
Hauteur 54 cm x prof 48 cm x larg. 25 cm - poids 20 kgs
- PRATIQUE : régénération automatique intelligente
Capacité Sel : 20 Kgs 		1090 € En stock
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 20 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kgs 		1190 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kgs 		1285 € 5 En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kgs
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kgs de sel
2416 € 2 En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kgs
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kgs 		2466 € 4 En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kgs
Sac de 10 kgs 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kgs
Sac de 25 kgs 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

Veuillez compléter vos informations

Les champs indiqués par une * sont obligatoires
Demande spécifique
Statut *
Informations
Adresse de facturation
Adresse de livraison
Numéro client AURA
Conditions Générales de Ventes
Confidentialité des données clients
Cliquez sur votre choix
